ライブペダル構想

前回のライブ反省、次回の正解の意味をこめて、かなり真剣に何を作るかを考えました。（演奏は別）

１、足元で迷わないシンプルな台数。

２、トラブルのないシンプルな構造（製作技術なのか？）

３、ソロ時に一発で存在をアピールする個性（ウルトラクイズ等で頭の上に出る手の様に）。


以上が現時点で私に必要かと盆休みに飲んだくれて考えました。

～といえばやはりブースターですかなと思いネットで情報検索、あるもんですね～、簡単で効果大なペダルが。

いままでブースターは遊び半分な製作だったので、皆さんの記事にはなはだ感動を覚えました、作る意味もですがつなぐ場所、全体のバランスとか大事みたいでした。

大体、エフェクターの前とか後ろとかも曖昧な自分だったのでいい意味勉強でした(*´・д)(д・`*)ﾈｰ


最近はキーリーのジャワブーストは作りましたが、インピーダンス設定で停滞中、コレは今回の勉強がてら詰めて行きましょう、手持ちではトレブルブースター、ファットブースト共に、いまの所微妙.....

なので、思案中でもあった、ＣＯＴ５０，スーパーハードオンに決定！

ＣＯＴ５０はマーシャルプロキシというアンプのブースト感を再現したブルージーな使い手の技量を選ぶペダルらしいです、これは楽器店の方から製作依頼もあり、ネットで調べると、かなり太い音も出るらしい、出来たらチェックして貰います。

Ｓ，Ｈ，Ｏは私みたいにバックでも歪ます人にはナイスなペダルらしいですね。

トランジスタ関係のブースターは大体回路が同じ傾向みたいです、調べたところ、私の自作リストからはＣＯＴ５０，トレブル、ジャワ辺りは定数の違いだけで、目的とセンスで面白いものが出来そうですな、まさに地下室的に遊べそ～。

MI audio クランチボックスディストーション

ライブも終わったので、反省の意味も含めジサッカー道に励もうかと。

その前に完成していたいくつかのレポートをアップしましょう。

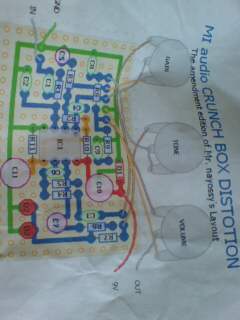

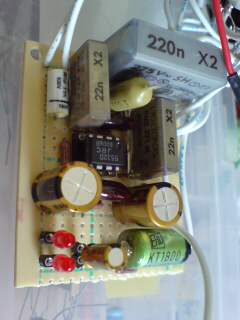

それがこれシャケさんのブログを眺めていたら、なんとなくデュアルＩＣのドライブで、構成も簡単なのでユニバーサルで作ってみました。

パーツ点数も少ないのでいつもより”お高く”製作です。

相変わらず回路的な勉強が出来ていないのですが、レイアウトを見てみると、なんだかよく見るような回路のような......


パーツの注文の手違い（間違いともいう）で、コンデンサーがやたら

　　　　　　　　　　　　　　　　　　でかい　　　　　　　　　　........


幸いにもでかいケースがあったので組み込めましたが、ケーストップのレイアウトが不細工ですな.....しょ～がない。

音はといいますと、ＲＡＴのようなディストーションプラスのような、ハイゲインで艶のあるナイスガイです。

これで２ﾁｬﾝﾈﾙなら良いなと感じます。

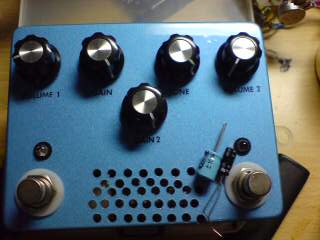

ライブ用チューブドライブ

久々のライブなのでエフェクターをいじいじしてみました（#￣ー￣#）ﾆﾔ

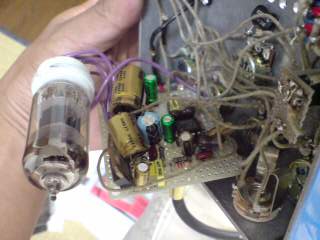

ライブ前と言うのに台風などであまり集まれなかったのを幸いに、何個か作りましたが、個々はよかれどなかなか満足いかず、少し前のメインドライブだったチューブドライブを一夜漬けモデファイしてみました。
参照は松美庵さんの記事です、フォトカプラで２ﾁｬﾝﾈﾙという発想に素人ＨＯＮＥＹは驚きました、結果ソロ時の音設定や、独特のざらつき感がナイスでメインペダルでしたが、少しローが弱い感があり、しばらくお休みでした。

ほかのドライブでソロ時ブースターを試しましたが、自分、あほな位歪ませるのでブースターでは叶わぬ模様.....（ループ作ればいんだけどね～）

にて、ライブのソロではやはり２ﾁｬﾝﾈﾙ！とばかりにローだしＭＯＤ、よくよく松美庵さんの記事を見ると、トーン前のコンデンサーを０．４７にしてローを稼ぐ.....なので無極性電解の１～１０uＦに変更、１０uＦだとローは出るがハイが削れ過ぎ感、今のとこ１uＦのミューゼです。

明日のリハで変更できるよう、コンデンサーを３．３、１０uＦと持ってきましょうリハにコンデンサー持ってくる奴いないだろ～
サブにてシャケさんとこ参照のクランチボックスディストーション(´▽｀L )♪ かなり良いので後日レポート。


後は最近お気に入りの５５３２にＩＣをチェンジ、更にワイドにザラつきました。



あとは恒例のトラブルがありませんように～。

マーブルペイント

Ｋ－ＨＯＮＥＹからの依頼もあって一部巷で流行のカスタムペイントを本格的にやってみました(・щ・)
これが預かりですが、仕事なのでテストをば...
これはオクタビアンのケース予定です。
マーブル模様ってなに？....模様的にはマーブルケーキの様に色が渦巻く様何色かぐりぐりな模様です、エフェクターではランドグラフというブランドが（１０万します...）採用しているハンドメイドペイントですね。

塗装の区分的には”ラップペイント”と言ってサランラップを使用します。

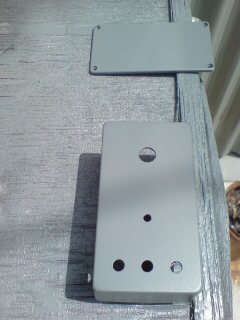

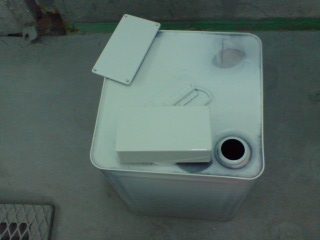

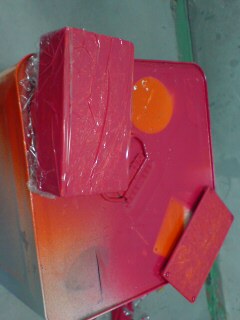

まずはベースのホワイトをペイント、そしてオレンジをペイントしました。

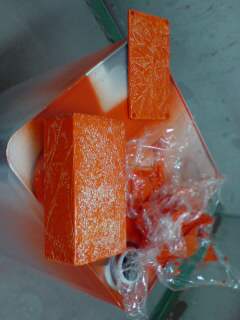

そのオレンジが乾かないうちにラップにしわをつけて貼り付けて２０秒辺りで剥がします、ほんとのラップペイントはラップが白くなるまで乾燥ですがマーブルなんで...
剥がしたラップを丸めて乾ききってないオレンジをテープで埃を取る感じで剥ぎ取ります。

一回クリアーをペイント、乾燥後にピンクをスプレー、今回は温かみのあるパステル調にしますか（*＾ワ＾*）
こいつをまたラップにて、今度は指で押さえつけて模様をつけましょう～。
どうですか？なんからしくなったでしょう、初めてにしてはまずまずかと。


てなわけで、マーブルが掴めたので本作ではＴＳ－９系と言うことでグリーン系なマーブルにしようかなと。


思ったより素敵に出来たマーブル、こんごはすけすけキャンディとで新しく遊べそうですな!(●´∀｀)ノ+

これがブランドになればと本気で思いますわ。

皆さんなら幾らで買いますかね？

ファズファクトリー

昔、お菓子の缶で作りました。



でも踏んだらめげましたわ.....


回路的には簡単ですが、なにせ４万位する本家モデル、やる気にさせる数字でしょう、いろんな音を作り出す変態系ファズです。

honeynoteではロードランナー位しか使えませんが、ジミヘン好きの呪縛でしょうね(*･ω･)(｡｡*)ぅん 。

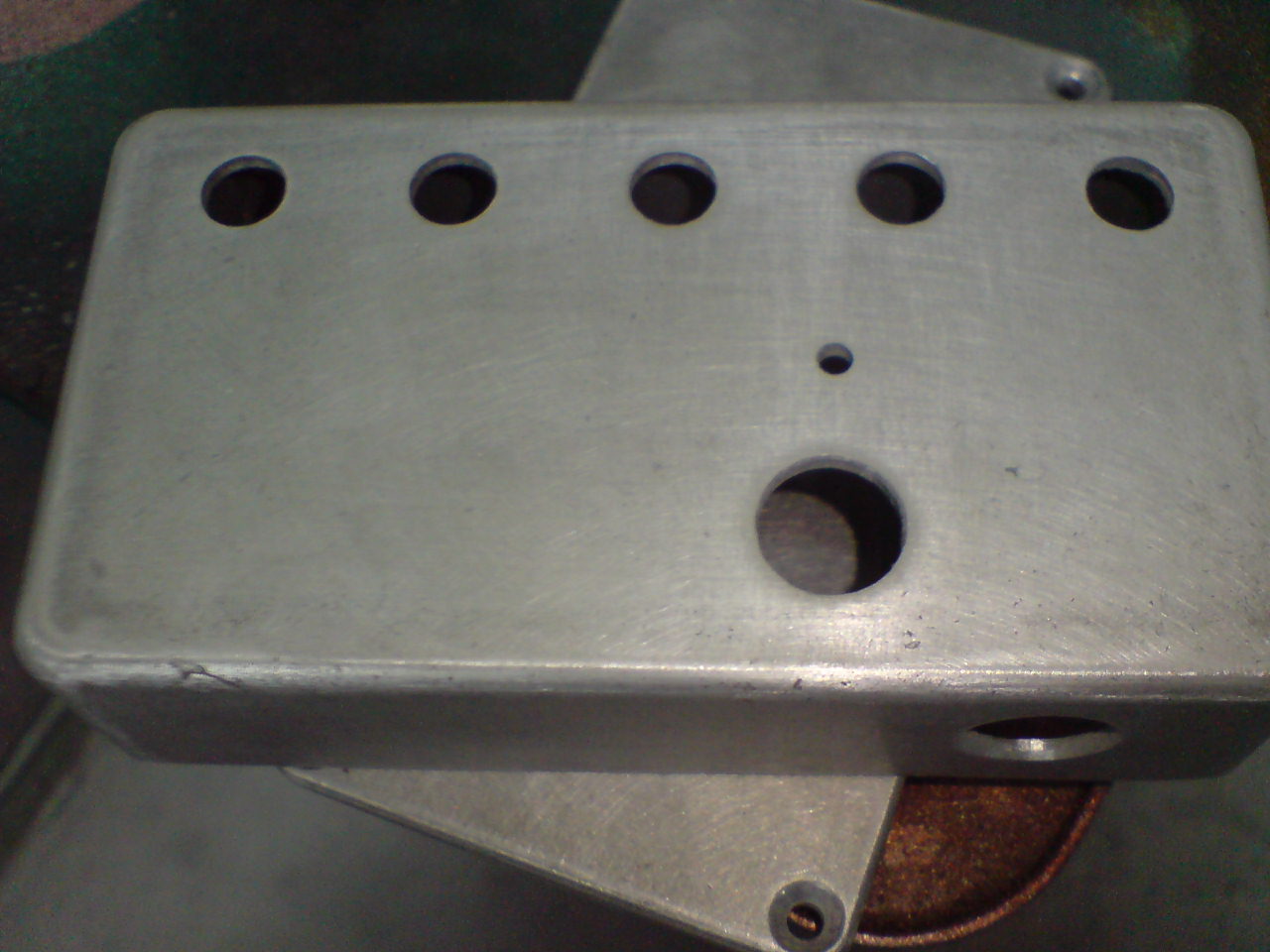

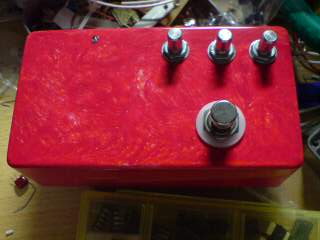

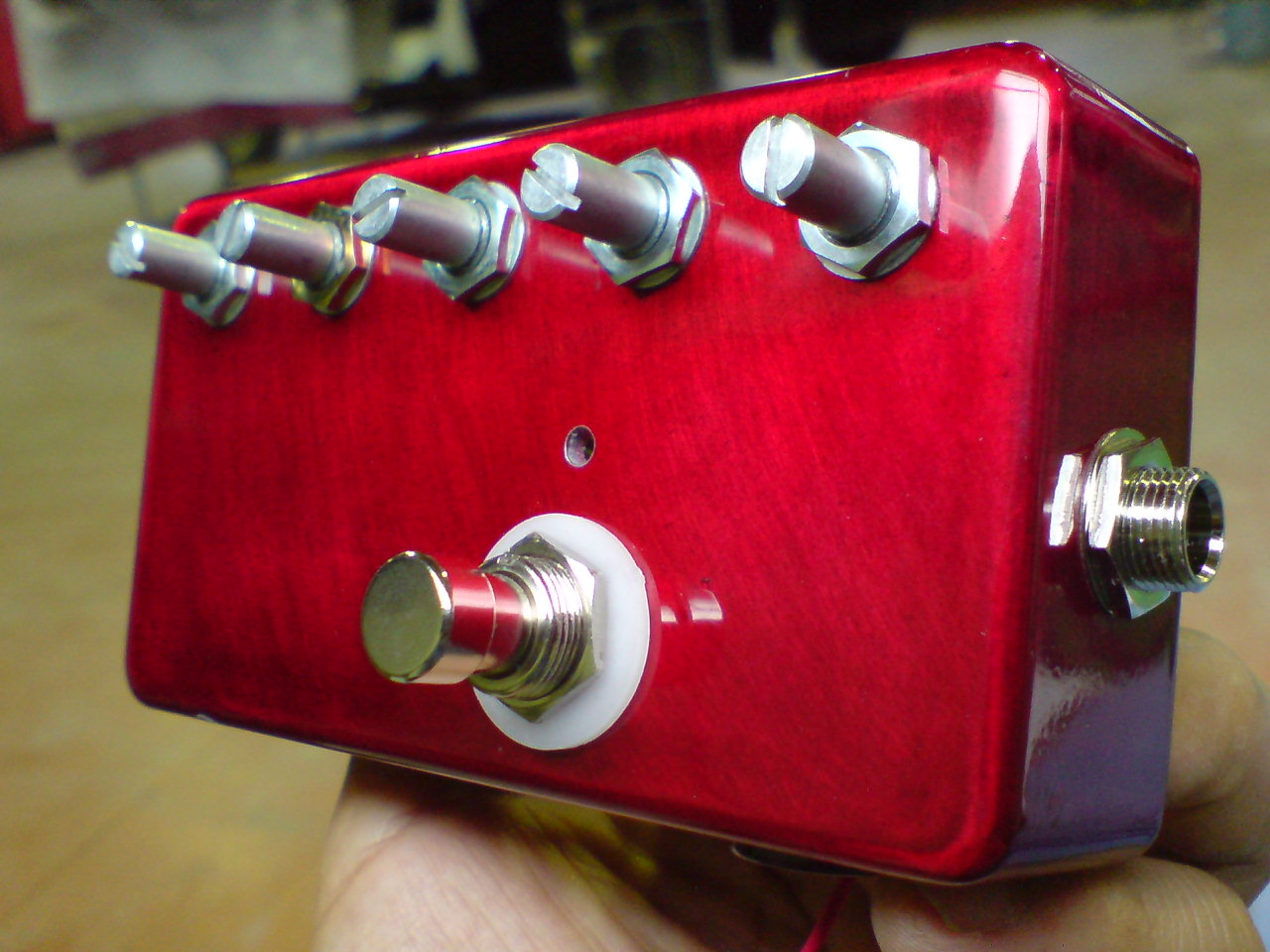

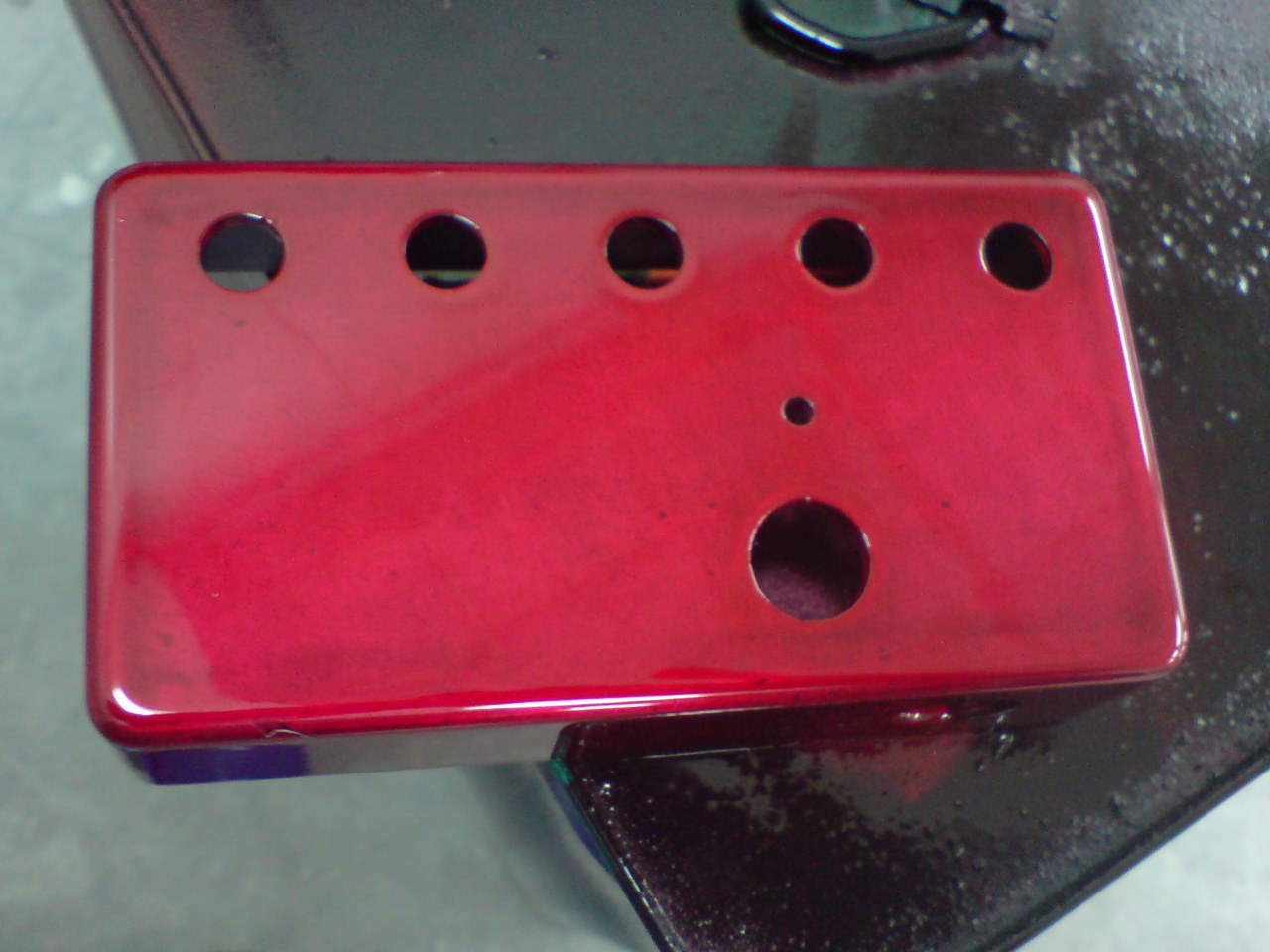

いきなり完成までの画像ですが、ペイントは最近ブームの素地透けキャンディーのレッドです。

今回は趣向を凝らして、素地に傷を付け、透けさせる上で立体感を出してみました

これって結構ハイレベルと思いますけどね、理解者が少ない現実ですか。

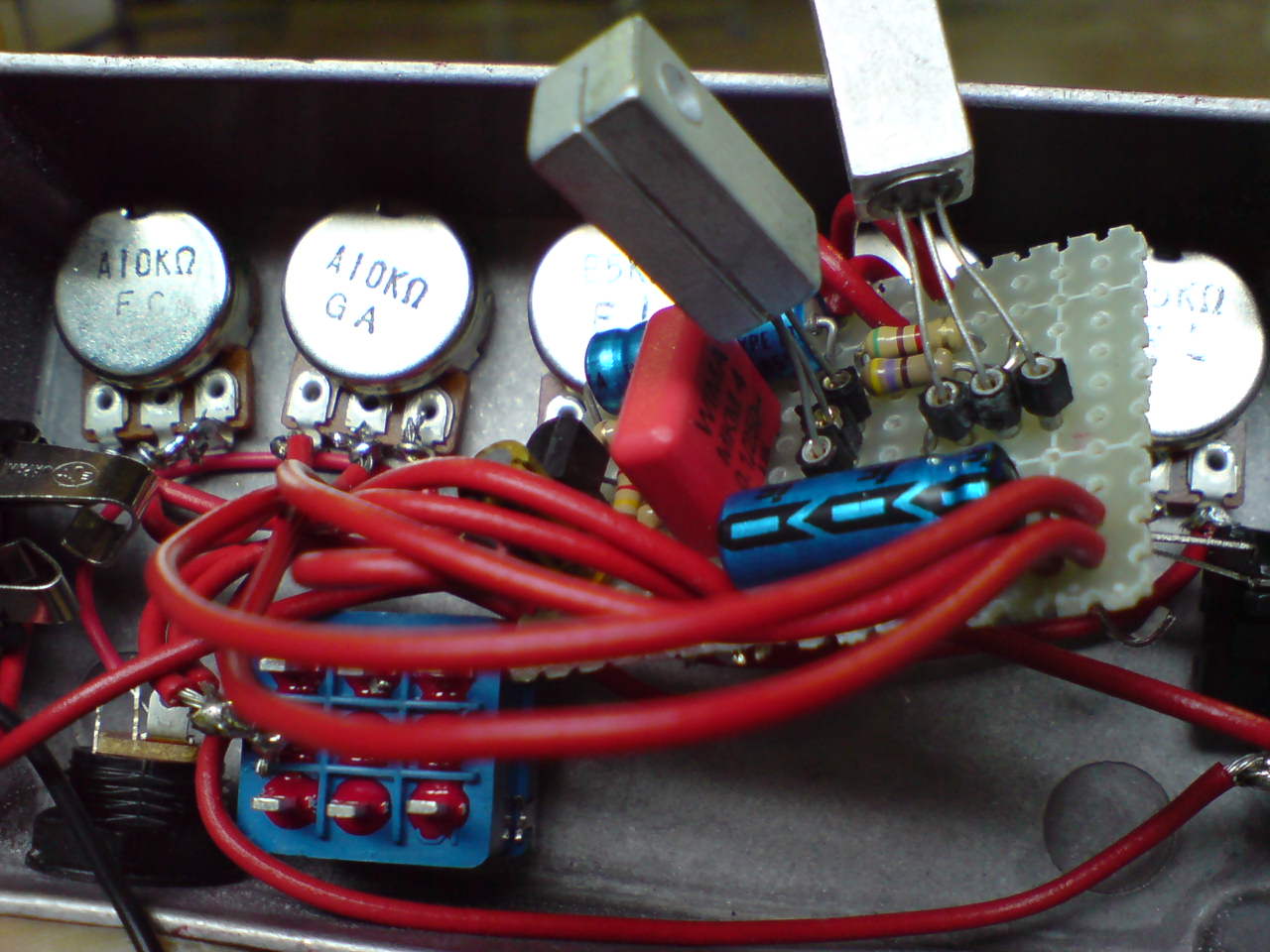

と、さほど問題なく完成しましたが、基盤から飛び出てるのがこのファズの心臓部トランジスタ、ＡＣ１２８です、こちらの変更で発信音などいろいろ変えれるようですね、こちらがオリジナルスペックらしいです。


さくっとできたペダルですが音のほうは........














コレを演奏でツカうん？ってくらい変態音ですわ～、まともにファズるポイントが小さい～ので、当面練習おもちゃですな、使ってみたい方にはお貸しします(*´Д｀)=3ハァ･･･

スモールクローン

台風の置き土産、と言えば何でしょう？

車の被害、家の被害、大量にやってくるごみ....皆さん方はなんでしょうね？

うちにはとんでもないのがこんにちはでした.....それは、



カメムシの大群！　　　　　　　　oh my god!

予想外の来客に開いた口がもっと開く事態がっ！




産卵までしてやがるっっっ！　　　　　　　　　　bich!


....田舎の宿命ですな、観念しました。


気を取り直して製作記です。
　

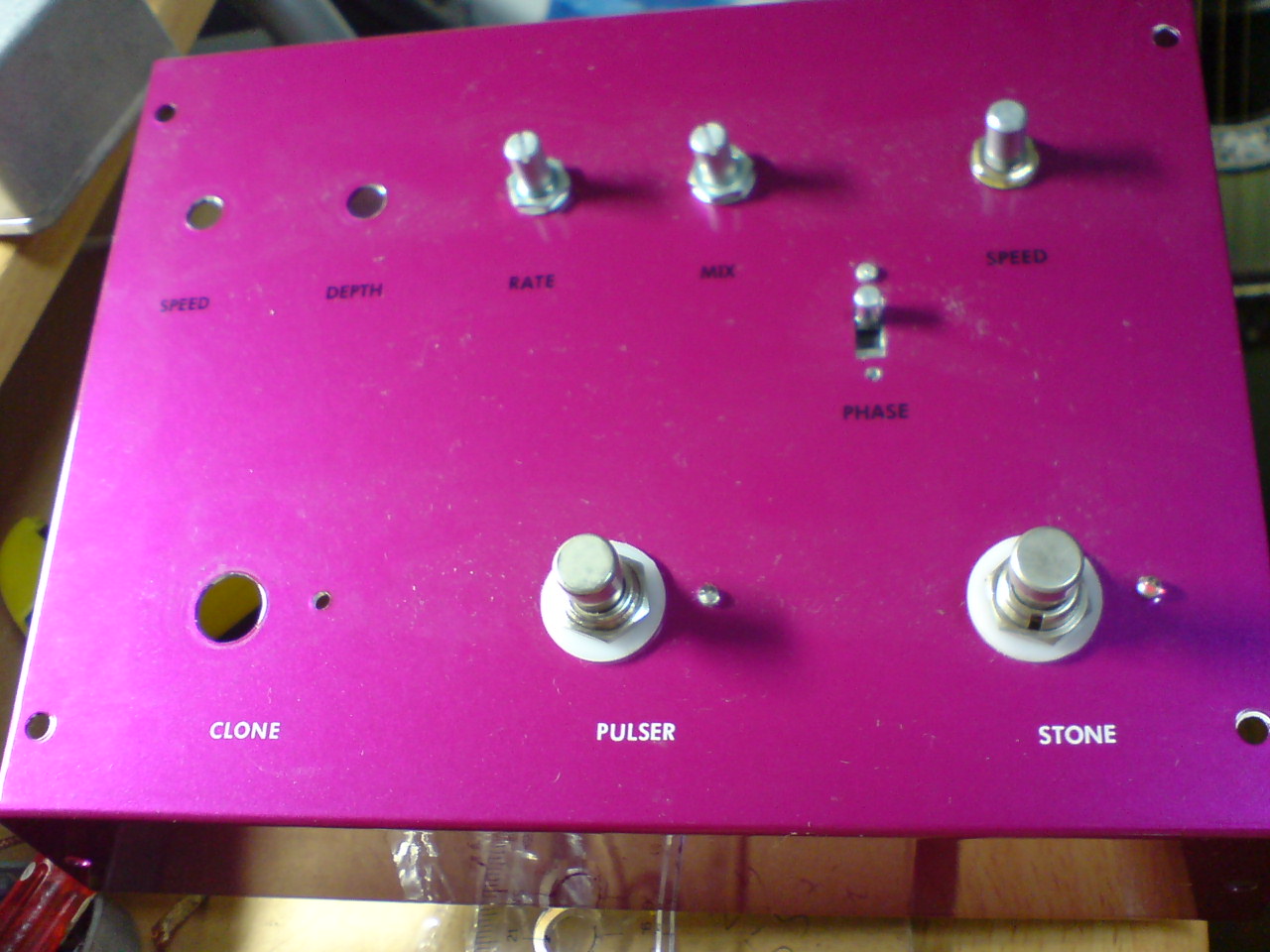

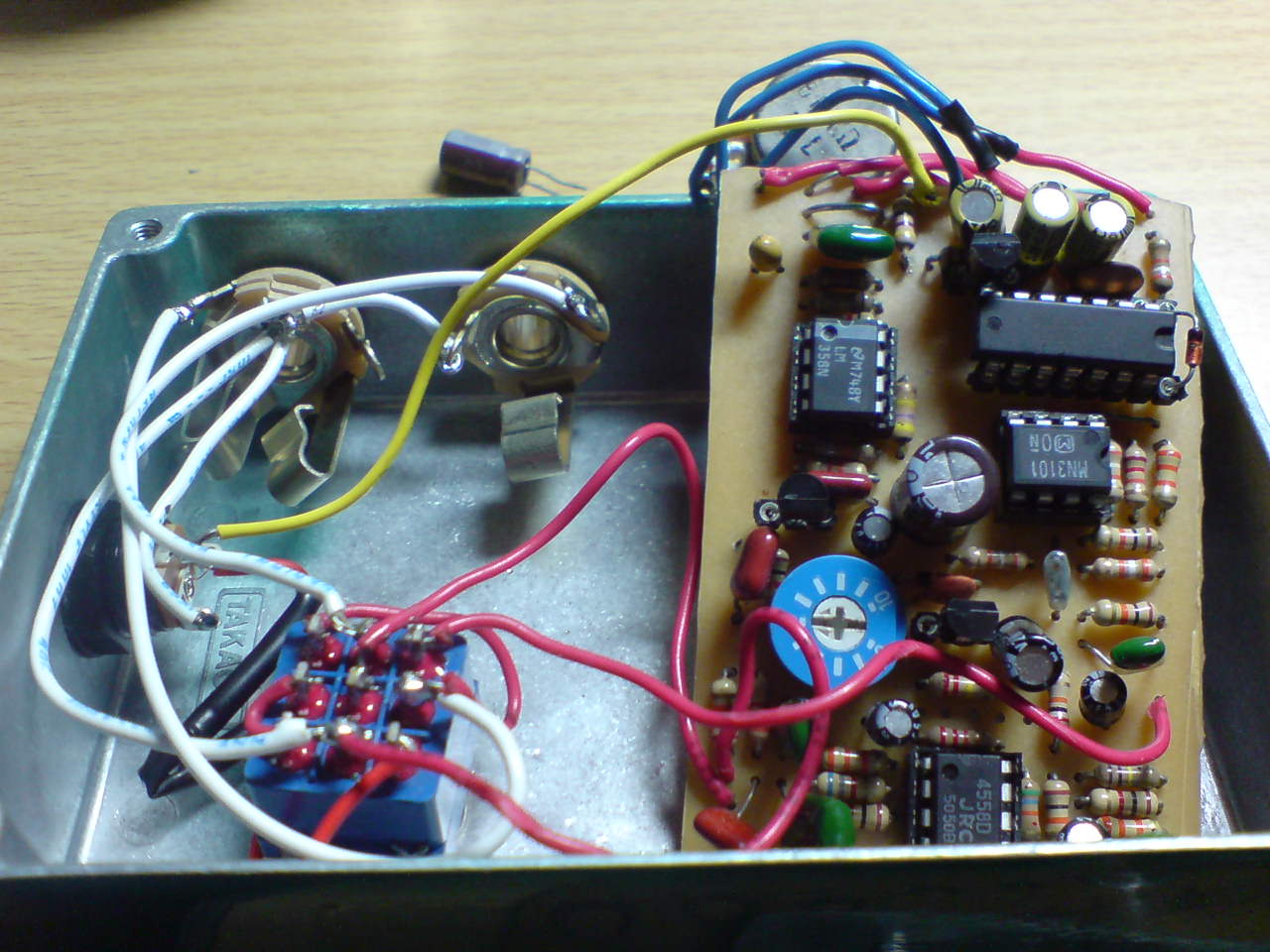

コーラス、あのニルバーナのカートコバーンも愛用した名器スモールクローン、以前はこんな複合エフェクターで使用してました。

コーラス、フェイザー、トレモロのエレハモboxにしてましたが、現在使用中のboss コーラスにマンネリを覚えた為、再度個体でリニューアルしました。

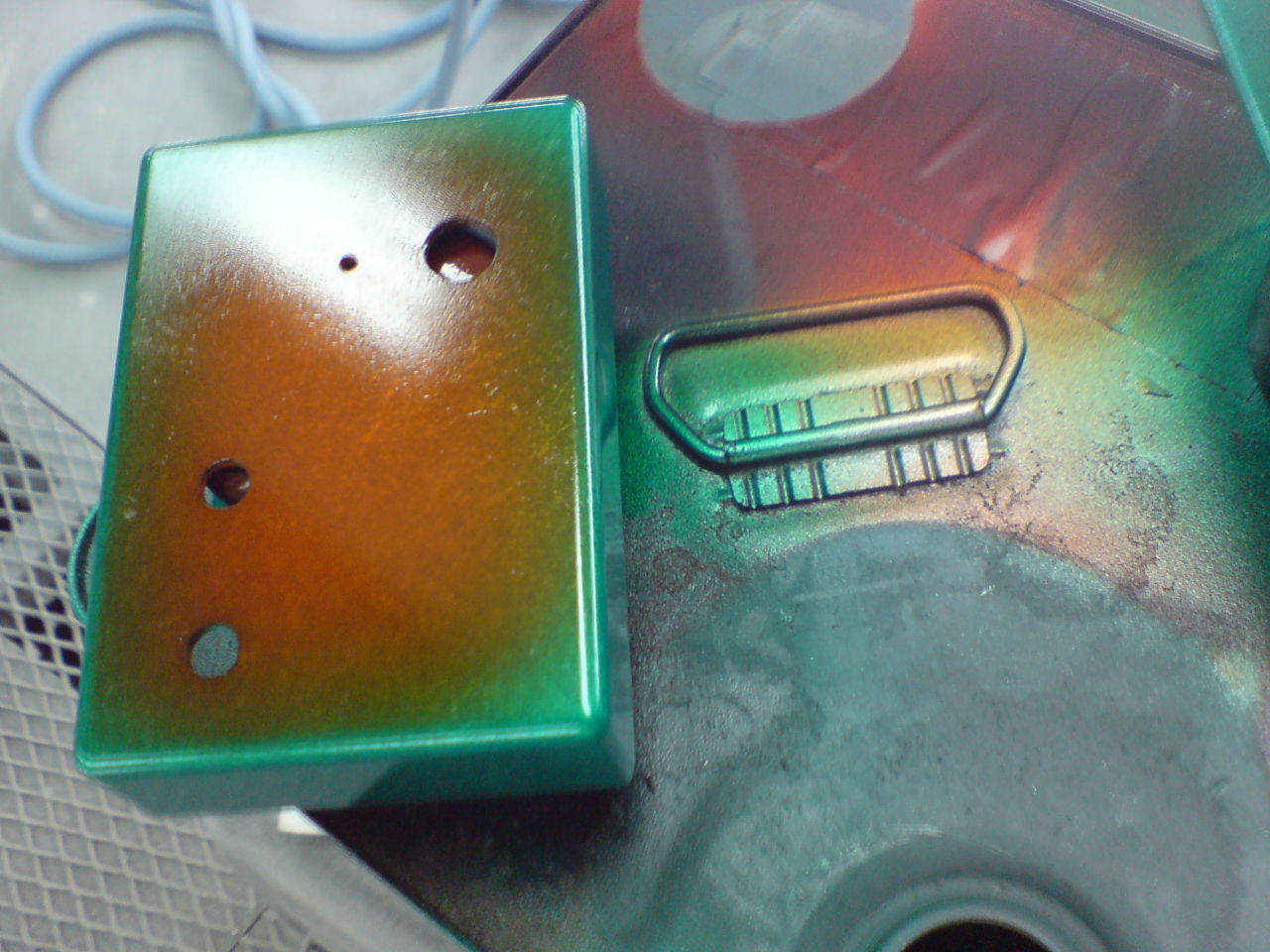

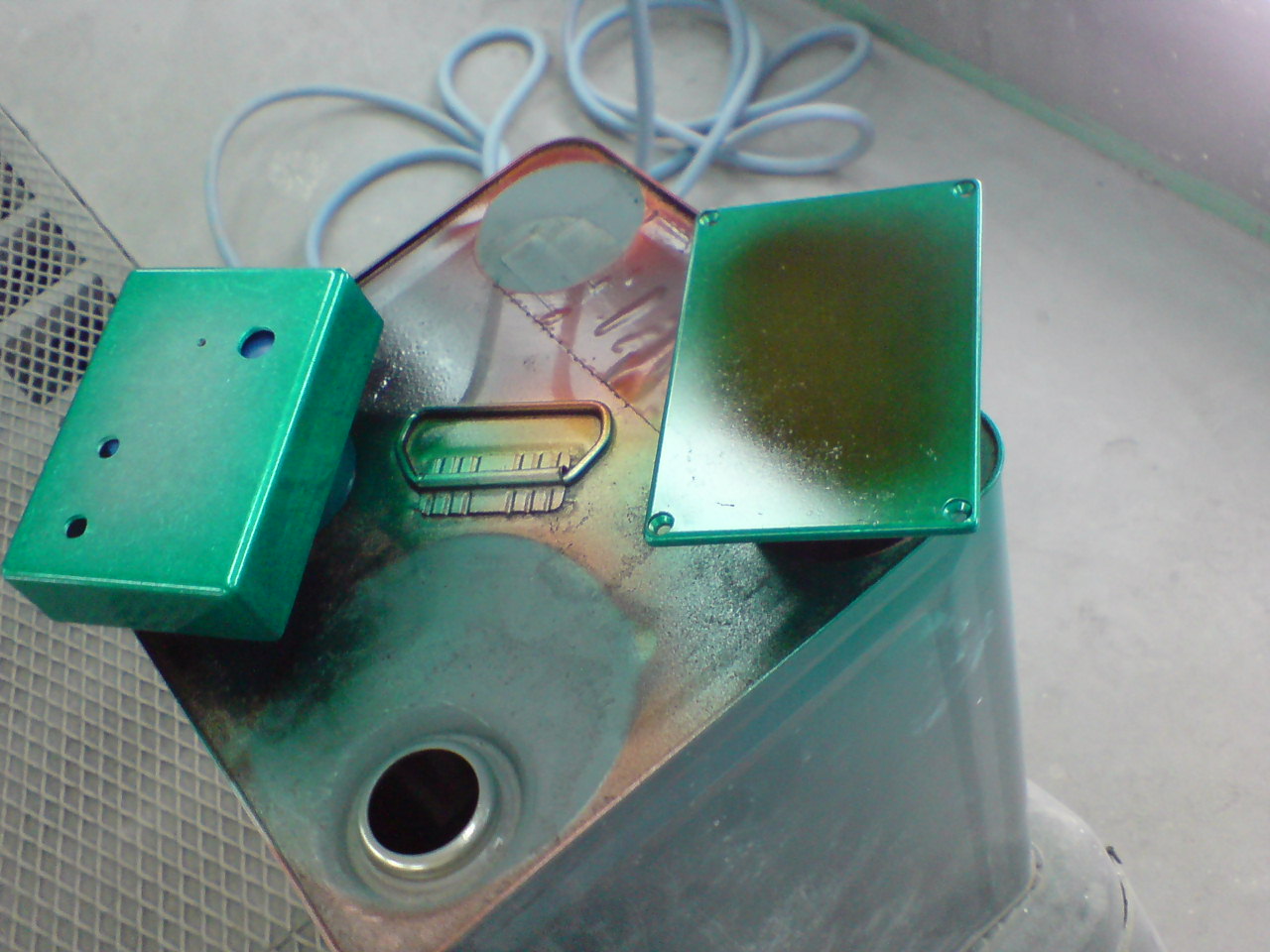

今回もペイントはTSシリーズの素地を生かしたキャンディの、バーストペイントにしました。

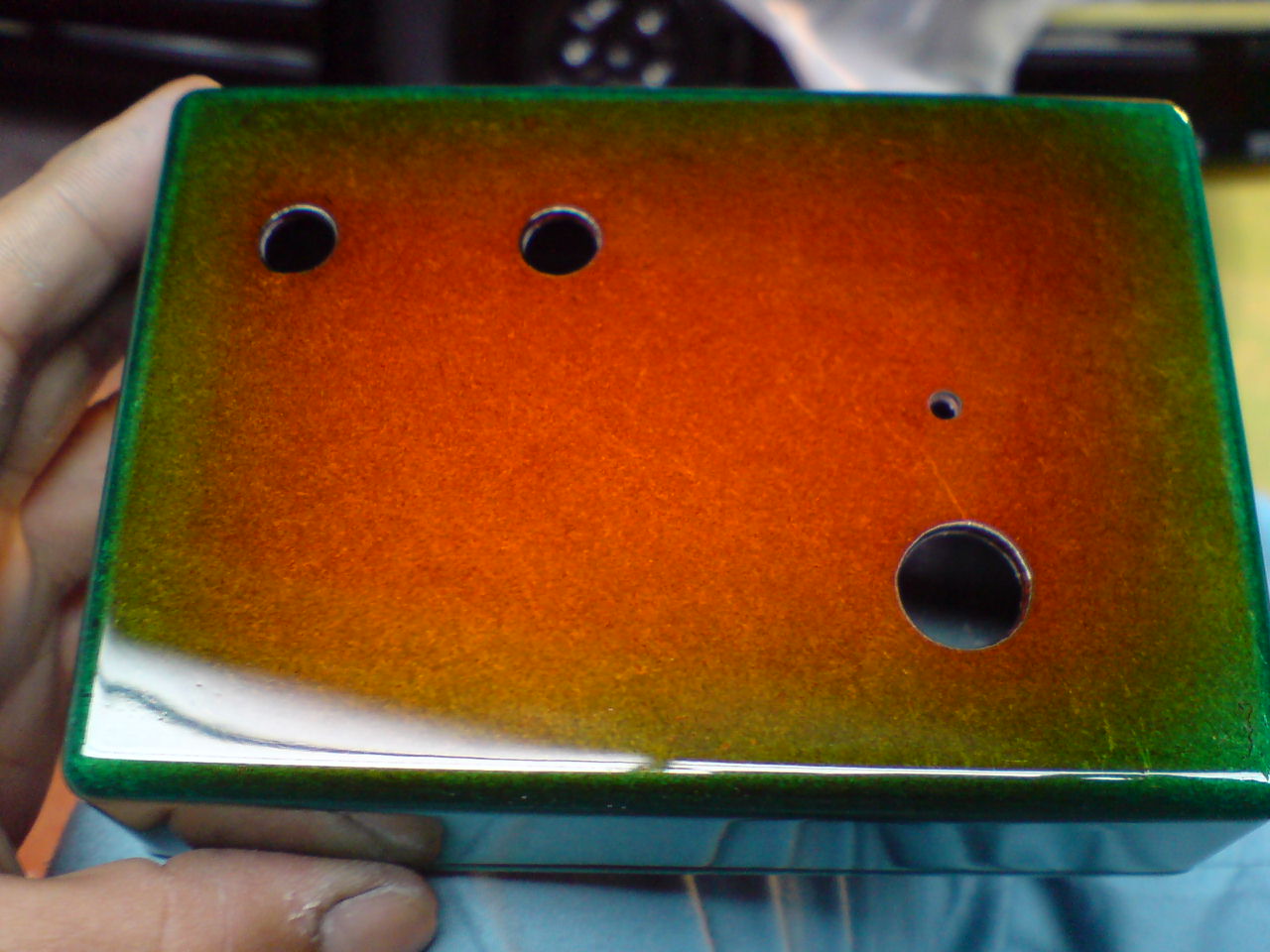

最初にグリーンで、センターをオレンジのバーストですね。

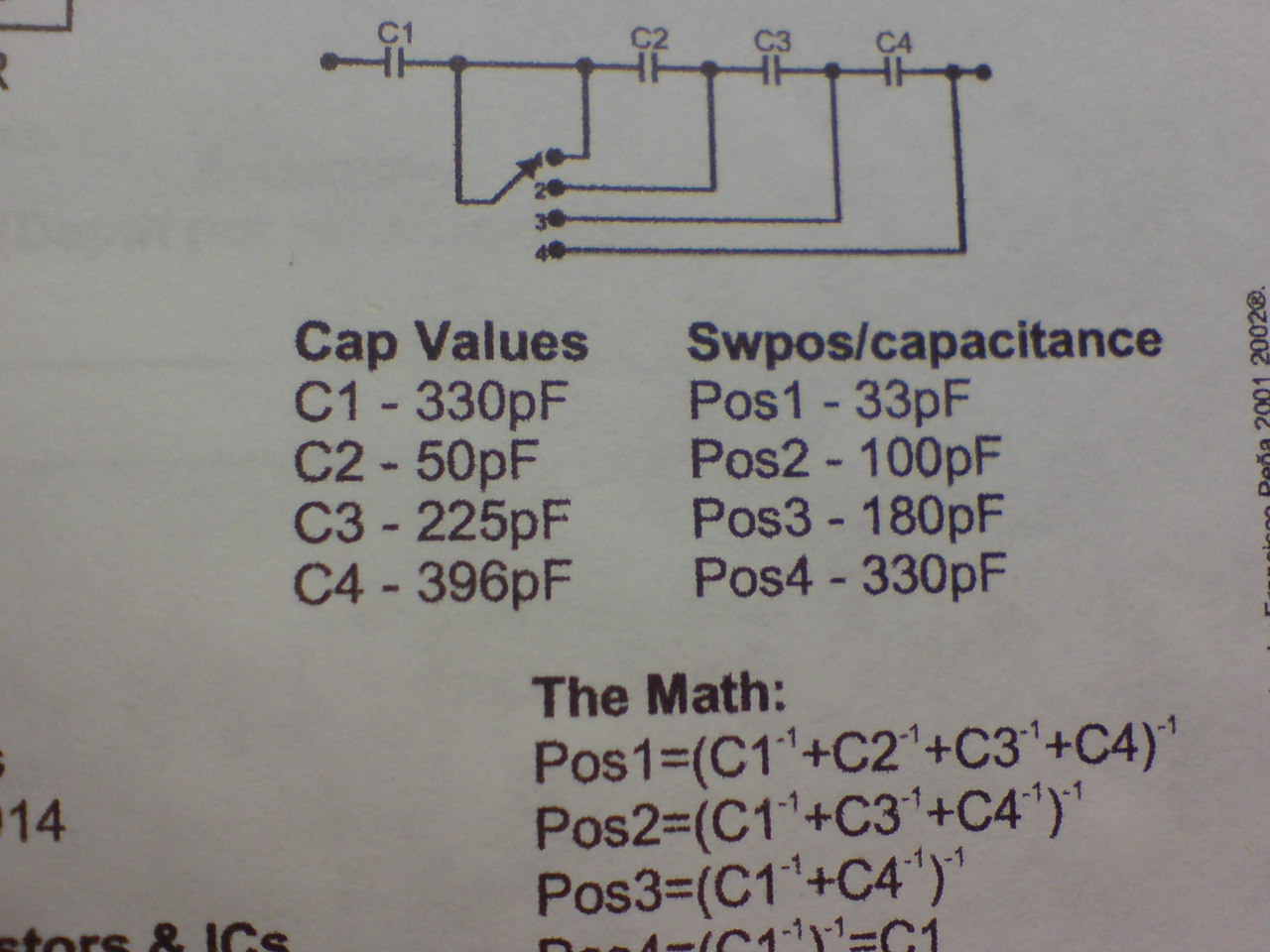

ついでにMOD、トーンパッドの資料です、今回は、コンデンサーのセレクトで、ローハイのセレクトです。
ロータリースイッチを使ってよこがわにだしました。内容的には簡単で、室内演奏ではドライなコーラスから、ウエットなローの強いコーラスまでセレクトできましたが、スタジオで使うと全体のエフェクトが深みが無くなった様な.....

次回には元に戻してやってみようかと、深くないとやっぱスモールクローンの個性がないですよね～。

OD-1

そんなこんなで、先日、新生TS-9をスタジオで使用、結果はと.....

トーンがよく効いて、ひずみも十分、普通には問題ないですが、ハードロックには、少しローが足りないかと、その辺はコンデンサーのチェンジで対応できるので早急に対応ですね。



他のTS系よりは使いやすいモデルと感じた次第です、個人的には過去最高に小さいケースで出来たので満足ではありますよ。







そのTS製作中のトラブル時に気分転換でOD-1を作ってみました



と言いつつ前に作ったやつがON時に出音が小さくてNGだったもんで、練り直しを計画してました（・∀・）∩＜



コレで基盤から製作参考と言うかモロにバンパークラップスタジオです。



こんな関係は基盤のみの製作なので問題なく音は出ました、OD-1には３っ？バージョンがあってこれは初期型かな？定かではないですがまともに店頭では３,４万当たり前な驚き中古なのですよ～。

プレビューとしては、TS系程歪まないですが、コード音の分離がよく、個性の無さそうな個性？は感じます、独特なんでしょう。

ハードロックには？かもですが持っておきたい音ですね、オペアンプがTL074ですが、TL064に変えると音が締まる感があるかな、あとはクリップがシリコン３っなので、LEDにしても面白いかと。
へたくそ全開時の製作なのできちゃな～。

追加ノブはチックと言って、ゼロでオリジナル、回すとモデルチェンジされたサウンドになる様子、アンプ的にはフェンダー系で使うとより輪郭が強調されますね、ブースターとしても優秀なペダルですよ。

って書くとクロンのケンタウルスも作ってみたいですな～

変身チューブスクリーマー

実はまた作ってたんですよ、チューブスクリーマー（TS-9)。

凝りもせず４っつめかな？

モデファイTS-808、ランドグラフDOD、フルドライブ２、今回のネタは、

バンパークラップスタジオ、と言う製作サイトのイナフドライブってモデルです。

こちらのサイトでは、某有名エフェクター回路をモデファイ？したかのようにファイルを公開して頂いてます。
実にプレーヤー側な音が私も気に入って、改訂UNI VIVEを筆頭に数台製作させていただきました。

イナフドライブ＝TS-9回路の定数を若干変更、クリップ部のセレクター化、そして他になかったのが、バッファー回路の選択です。

我が敬愛するジョーペリーも使ってるというフルドライブ２とほぼおなじ回路なTS回路ということで惹かれた次第です、ちょっとした変更で音色の変わるTSシリーズは個人的に好きなのであります。
今回は久しぶりの感光基盤がたいぎいーかった為、ユニバーサルで作ってみました。

ちなみに地球環境のため基盤はリサイクル.....

パーツはカーボン皮膜抵抗、AVI.WIMAコンデンサー、ニチコンFW,ファインゴールドの電解コンデンサーと、シルバーマイカコンデンサーでかためました、定番でしょ。

そして今回のペイントは我ながら驚きの発想ペイントです、

次回のUPが我ながら待ちどうしいですね、特に下手な半田付けやどうせ起こるミステイクが...........
